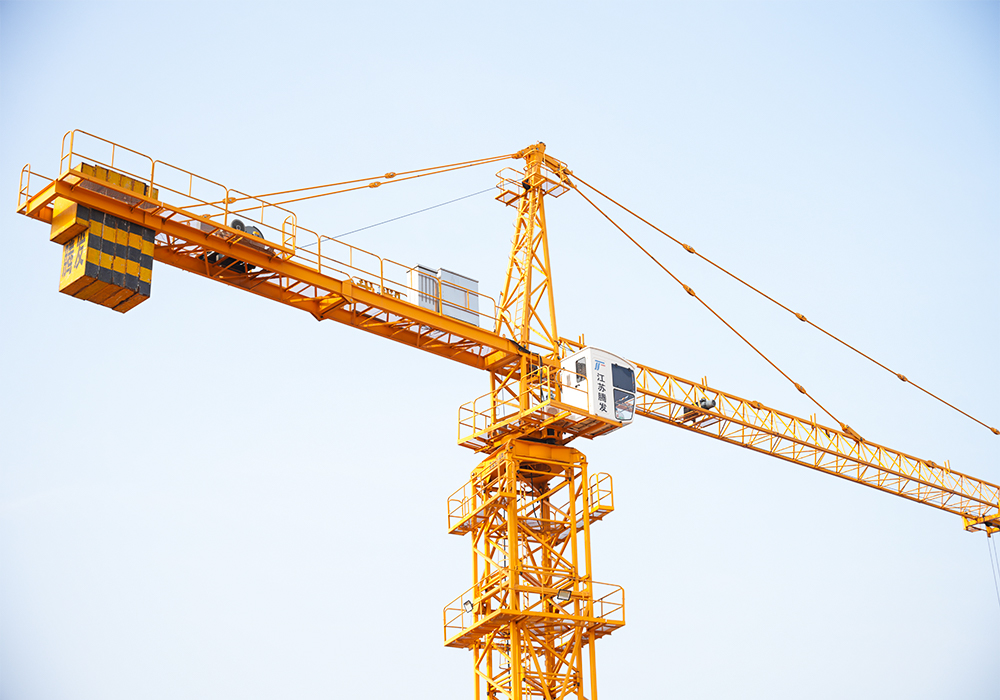

QTZ63 (5013) Bina Ekipmanı Topkit İnşaat Kulesi Vinç:
Yatay jib, tramvay kar yağışı, tepeli hidrolik kaldırma vinç. Maksimum 4 ton kaldırma kapasitesine ve 500 kN.
QTZ63 (5013) Bina Ekipmanı Topkit İnşaat Kulesi Vinç:
Yatay jib, tramvay kar yağışı, tepeli hidrolik kaldırma vinç. Maksimum 4 ton kaldırma kapasitesine ve 500 kN.

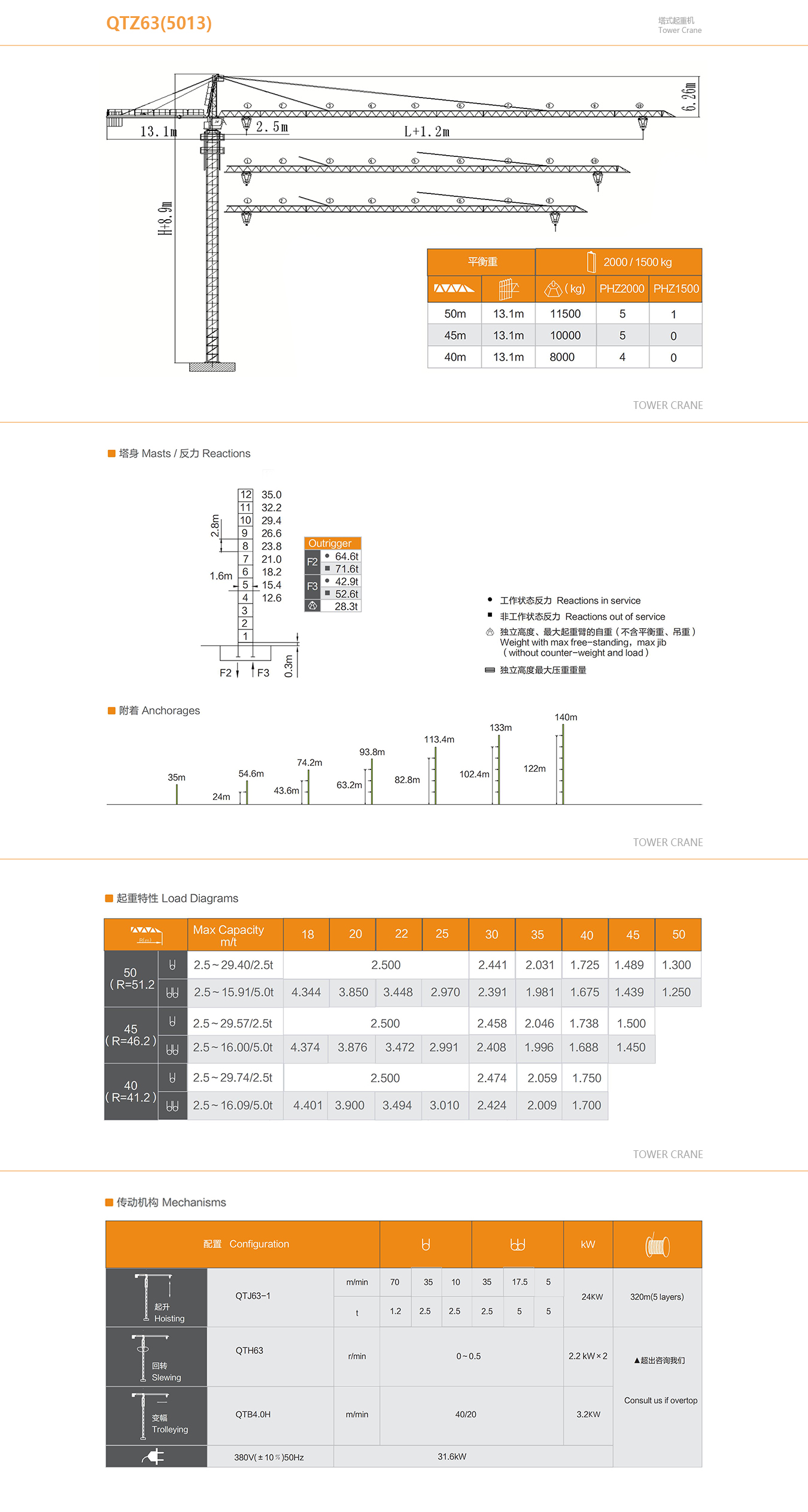

Teknik Özellikler DiyagraM QTZ63 (5013) | |||||||||
Proje | BiriM | Oran | |||||||
α = 2 | α = 4 | ||||||||
NoMinal kaldırMa Torku | Kn.M | 400 | |||||||
Maksimum ağırlık | T | 2 | 4 | ||||||
Çalışma aralığı | m | 3 ~ 50 | |||||||
Maks. kaldırma ağırlığı | T | 1.3 | |||||||
Maks. genlik | m | 28.22 | 15.24 | ||||||
Kaldırma yüksekliği | Bağımlı | m | 31.5 | ||||||
Bağımsız | 120 | 60 | |||||||
BoyuT | Temel | m | Çapraz şekilli : 5.0 × 5.0 | ||||||
Yükseklik | Bağımlı | 40.137 | |||||||
Bağımsız | 130.137 | ||||||||
Kaldırma kolu | 51.15 | ||||||||
Denge kolu uzunluğu | 11.675 | ||||||||
Kule vinç ağırlığı | Bağımlı (Yük olmadan) | T | 22.5 | ||||||
Bağımsız (Yük Olmadan) | t | 45.16 | |||||||
Yük | t | 9.2 | |||||||
Diğerleri | Elek. motor oranı | KW | 25.6 | ||||||
Maksimum rüzgar hızı | Ji | ≤4 | |||||||
Çalışma sıcaklığı | ℃ | -20 ~ 40 |
